ГИДРАВЛИЧЕСКИЕ ТАНДЕМНЫЕ ВИБРАЦИОННЫЕ КАТКИ
Высокая статическая линейность 304 Н/см: равномерное уплотнение для высококачественных дорожных покрытий.
Модель 138HF обладает статической линейностью 304 Н/см спереди/сзади, обеспечивая равномерное давление по всему барабану диаметром 2130 мм. Это предотвращает неравномерное уплотнение, соответствует высоким стандартам асфальтобетонных покрытий и обеспечивает стабильные результаты как при уплотнении поверхностного, так и базового слоев.
Мощная центробежная сила 160 кН×2: эффективное глубокое уплотнение
Благодаря центробежной силе 160 кН×2, модель 138HF обеспечивает глубокое и эффективное уплотнение. Она быстро проникает в дорожное полотно, сокращает количество проходов уплотнения, укорачивает циклы строительства и гарантирует несущую способность и устойчивость дорожного покрытия.
Интеллектуальный ЖК-дисплей и диагностические сигналы тревоги: мониторинг в реальном времени и предотвращение неисправностей.
Большой ЖК-экран отображает данные о работе в режиме реального времени, а звуковые и световые сигналы тревоги инициируют техническое обслуживание. Это позволяет избежать сбоев в работе, предотвратить повреждение оборудования, сократить время простоя и затраты на техническое обслуживание.

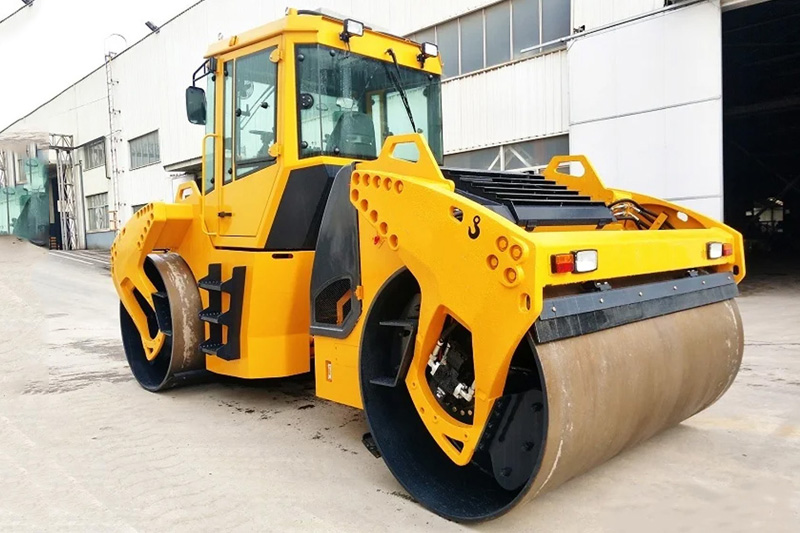

Вибрационный каток 138HF Tandem – это высокопроизводительная 13-тонная уплотнительная машина, оснащенная надежным двигателем Cummins Tier 3 мощностью 119 кВт и гидравлической системой высокого давления Danfoss закрытого типа. Она имеет прочную четырехточечную опорную вибрационную конструкцию, двухчастотную двухамплитудную систему, превосходную проходимость и тройную систему безопасного торможения. Благодаря интеллектуальному дисплею мониторинга, долговечным виброподшипникам и эффективной системе электрически управляемого орошения, машина обеспечивает превосходное качество уплотнения, безопасность эксплуатации и долгосрочную надежность. Идеально подходит для автомагистралей, аэропортов, муниципальных дорог и высококлассных инфраструктурных проектов, 138HF сочетает в себе мощность, эффективность и интеллектуальные возможности для удовлетворения самых высоких требований строительства.
Гидравлическая система
Закрытая гидравлическая система состоит из плунжерного насоса высокого давления Danfoss и электродвигателя, что обеспечивает катку хорошие ходовые характеристики и высокую проходимость. Гидравлическая бесступенчатая трансмиссия обеспечивает работу на оптимальной скорости в различных условиях эксплуатации. Это экономически выгодно и эффективно.
Конструкция вибрационного колеса
Вибрационное колесо имеет четырехточечную опорную конструкцию с внутренним цилиндрическим вибрационным резервуаром, обладающую высокой прочностью и хорошей жесткостью, оснащено ударопрочными усиленными импортными вибрационными подшипниками для обеспечения их надлежащей работы; тщательно спроектированное посадочное место подшипника с каналом для смазочного масла обладает хорошими смазывающими и теплоотводящими свойствами. Даже при сильных переменных нагрузках оно обеспечивает превосходные характеристики и долговременную надежность вибрационного подшипника, гарантируя эффективность конструкции.
Колесный редуктор
Тормозная система состоит из нескольких мокрых тормозов на редукторе с вибрационным колесом и статических гидравлических тормозов на замкнутой гидравлической системе. Она выполняет три функции: движение, стоянка и аварийная остановка, обеспечивая безопасное и надежное вождение.

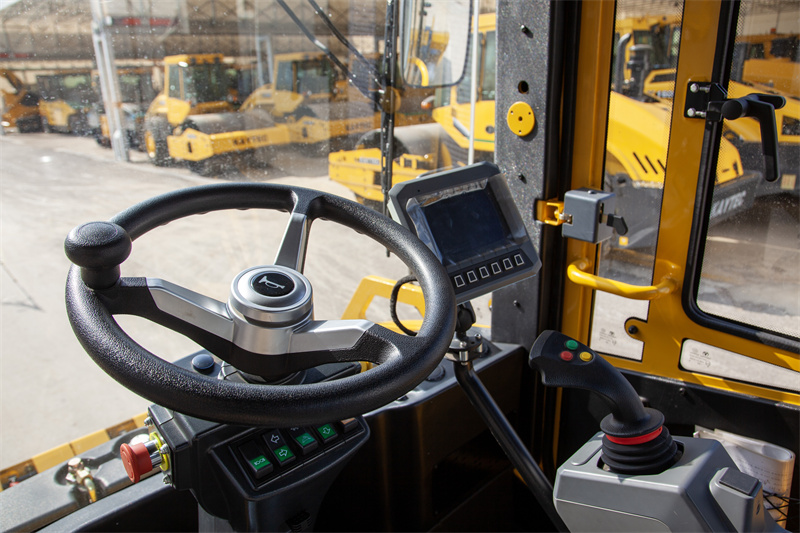

Система отображения данных

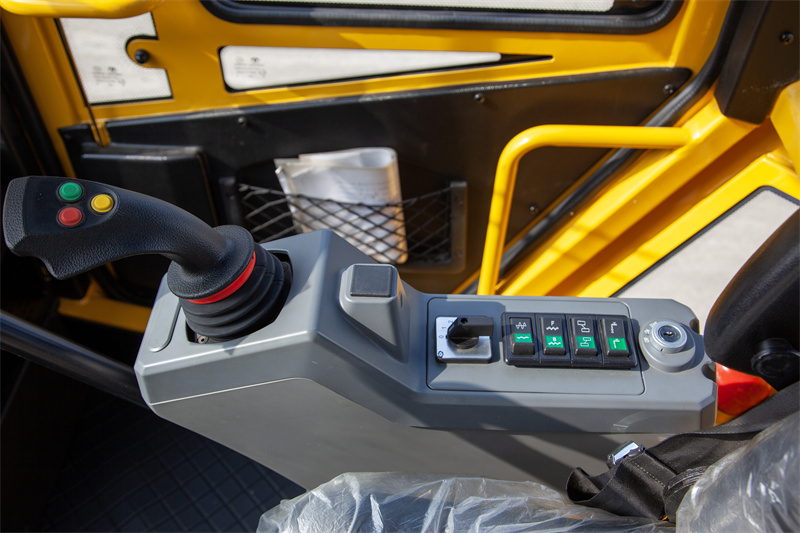

Звуковая и световая сигнализация на приборной панели позволяет в любое время получать информацию о техническом обслуживании и ремонте, предотвращая работу оборудования в аварийных ситуациях и его повреждение. Сверхбольшой цветной ЖК-экран отображает различную информацию о машине в режиме реального времени, что делает управление простым и удобным. Размещение рукоятки газа и рычага управления движением вперед/назад справа повышает комфорт работы.
Система вибрации
Закрытая вибрационная система состоит из вибрационного насоса Danfoss и вибрационного двигателя, обладающих двойной частотой и двойной амплитудой, научно и рационально сконфигурированных статической линейной нагрузкой и возбуждающей силой, что обеспечивает эффективное уплотнение различных типов материалов и толщин дорожных слоев.
Плоттомер
Выберите детектор уплотнения, чтобы непосредственно контролировать качество уплотнения в кабине.
Кромкорез
Дополнительный режущий инструмент для резки кромок дорог.
Двигатель
Двигатель Cummins мощностью 119 кВт отличается высокой мощностью, быстрым запуском, долговечностью и экономичностью топлива.
Спринклерная система
Резервуар для воды большой емкости, обеспечивающий непрерывную работу всей машины, трехступенчатую фильтрацию, систему распыления воды под давлением с электрическим управлением, с возможностью распыления воды непрерывно или периодически.
Детальный стол для тандемного виброкаток грузоподъемностью 14 тонн
| Вибрационный ролик 138HF с тандемным расположением валов | |
|---|---|
| Основные характеристики | |
| Модель | 138HF |
| Эксплуатационный вес (кг) | 13000 |
| Габариты (Д × Ш × В) (мм) | 4790 × 2300 × 3300 |
| Вибрационная система | |
| Статическая линейность (передняя/задняя часть) (Н/см) | 304 / 304 |
| Ширина барабана (мм) | 2130 |
| Частота колебаний (Гц) | 42 / 50 |
| Амплитуда (мм) | 0,9 / 0,45 |
| Центробежная сила (кН) | 160 × 2 / 100 × 2 |
| Производительность | |
| Скорость ходьбы (км/ч) | 0-11 |
| Способность к скалолазанию (%) | 40 |
| Угол поворота | ±17° |
| Система двигателя | |
| Марка двигателя | Камминс |
| Номинальная мощность (кВт) | 119 |
| Стандарт выбросов | Уровень 3 / Китай, этап III |
| Емкость топливного бака (л) | 200 |
